In diesem Auftrag entwirfst du ein eigenes Sitzmöbel. Hierfür bedienst du dich der Parallelprojektion, die du in diesem Auftrag unter Beweis stellen sollst.
Vorkenntnisse
- Parallelprojektion (Theorie und Praxis)
Auftrag
Ich sitze, also bin ich. Entwerfe zeichnerisch ein eigenes Sitzmöbel, das später zu einem funktionierenden Prototypen ausgebaut werden könnte. Als Sitzmöbel verstehen sich für diesen Auftrag Stühle, Schemel, Armsessel oder ähnliche Varianten, die ein Sitzen erlauben. Das zu verwendende Material sind Dachlatten (Schnitt mit 24 X 48 mm), mindestens ein kreisrundes Brett (Stärke mit 24 mm, Radius mit 200 mm) und entsprechende Schrauben bzw. Holzdübel zur Befestigung dieser Elemente. Für die Bauweise benötigst du keine komplexen Holzverbindungen, sondern darfst dich besserenfalls am Rot-Blauen Stuhl Rietvelds inspirieren lassen oder notfalls sogar einer einfachen Verbindung mittels Metallschrauben bedienen.
Das Resultat ist ein Entwurf in Freihandzeichnung, der deinen Stuhl erstens als grosse Hauptzeichnung in einem anschaulichen Schrägriss und zweitens auf demselben Blatt oben links in einer übersichtlichen Dreitafelprojektion zeigt (Grundriss, Aufriss, Seitenriss), wie etwa die Abbildung 2 zeigt. Achte darauf, dass die Konstruktion und Proportionen der Zeichnungen auf diesem Blatt übereinstimmen. Die Dübel oder Verschraubungen müssen in diesem Entwurf nicht gezeichnet werden. Wer bist du, der auf diesem Möbelstück sitzt?
 |
|

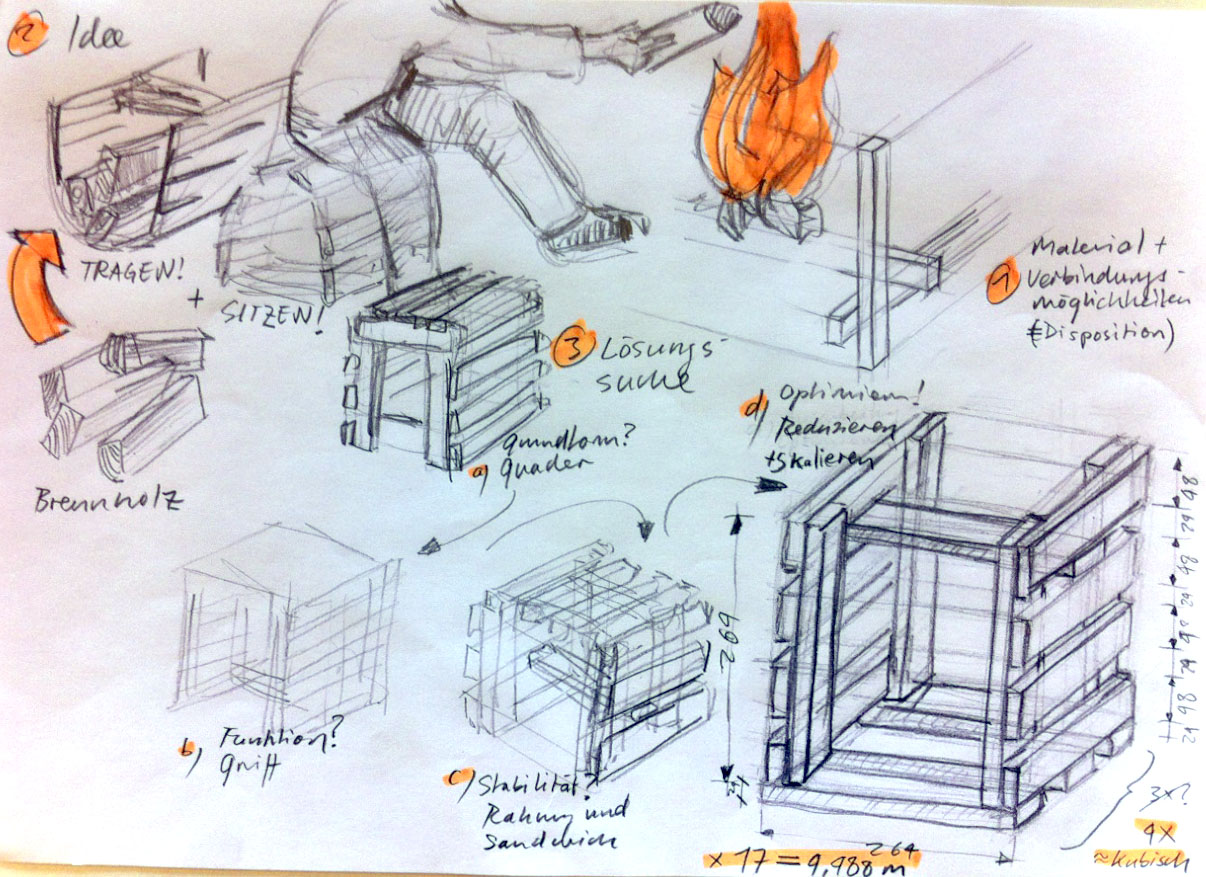

| Abb. 1: Ideenfindung zur Entwicklung eines "Brennholz-Stuhls" ausschliesslich mit Dachlatten - zum Transportieren und Einräumen von Brennholz sowie dem gemütlichen Darauf-Sitzen beim Einfeuern | |
 |
 |
| Abb 2: Ausarbeitung des Brennholzstuhls in Dreitafelprojektion und Schrägriss | Abb. 3: Weiterführung des Entwurfs des Brennholzstuhls zum Prototyp (Schülerarbeit) |
Material
- Bleistift auf Zeichenpapier (A3)
- Zur Veranschaulichung Dachlatten und Bilder zu Rietvelds Rot-Blauem Stuhl
Kriterien
- Darstellungen stimmen (Schrägriss und Dreitafelprojektion sind korrekt) und entsprechen einander
- Strichführung überzeugt (sichere Geraden, Kreise, Ellipsen, Hilfslinien sowie raummodellierend wo sinnvoll)
- Konstruktion überzeugt, ist kreativ und scheint physisch zu funktionieren
